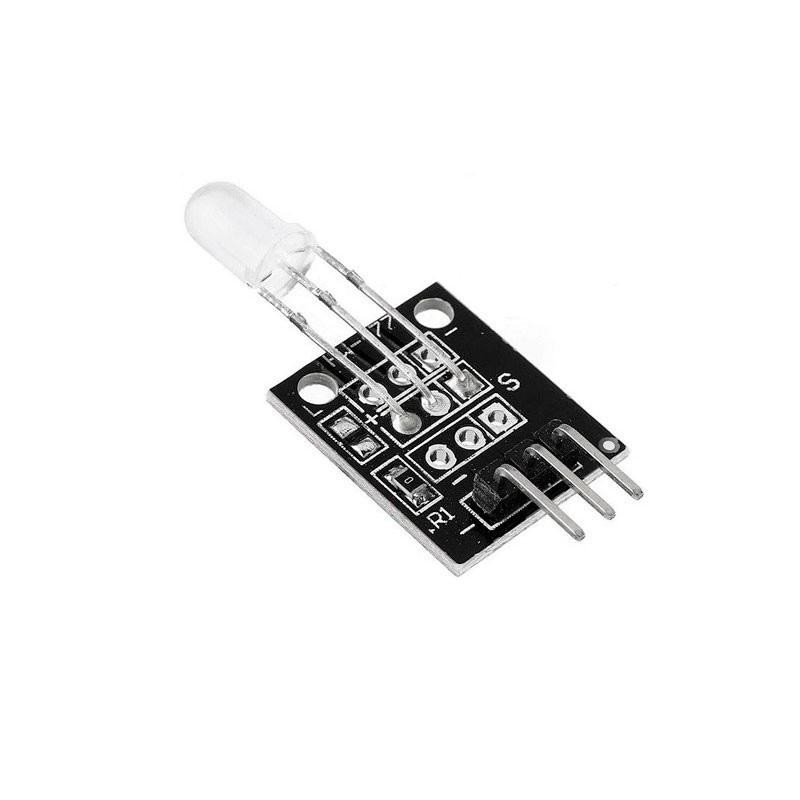

KY-029 در کیت-های «37in1»یک LED دو رنگ (قرمز / سبز) از نوع ) F3 قطر ۳ میلی‌متر (است که همراه با مقاومت‌های سری روی برد کوچک مونتاژ شده است. با ترکیب دو رنگ می‌توانید نور زرد/کهربایی هم تولید کنید. رایج‌ترین نسخهٔ این ماژول کاتُد مشترک GND) مشترک (دارد؛ یعنی:
| پین برد | وظیفه | توضیح در نسخهٔ کاتد مشترک |
| – یا G | GND مشترک | به زمین وصل می‌شود |
| R | آند LED قرمز | با HIGH روشن می‌شود |
| G | آند LED سبز | با HIGH روشن می‌شود |
اگر به‌ندرت نسخهٔ آنُد مشترک +V) مشترک (به دستتان رسید، کافی است پایهٔ مشترک را بهV ۳٫۳ بدهید و منطق PWM را معکوس کنید LOW) روشن می‌شود.(
سیم‌کشی به (DevKit v1) ESP32
| KY-029 | ESP32 | دلیل انتخاب |
| ) GNDپایهٔ مشترک( | GND | مرجع مشترک |
| R | GPIO 25 | کانال PWM (LEDC) برای LED قرمز |
| G | GPIO 26 | کانال PWM برای LED سبز |
مقاومت‌های سری قبلاً روی برد لحیم شده‌اند؛ در تغذیهٔV ۳٫۳ نیازی به مقاومت اضافی ندارید و جریانِ هر رنگ در حداکثر PWM حدود
8-10 mA است.
نکات عملی
| نکته | توصیه |
| تنظیم رنگ زرد/کهربایی | روشن کردن هر دو کانال با نسبت‌های مختلف) مثلاً R = 255، (G ≈ 120زردهای گرم و سرد ایجاد می‌کند. |
| گرما و دوام | دوام LED با Duty Cycle بالا مشکلی ندارد، ولی برای روشنی پیوسته بهتر است Duty بیش از ~80 درصد نشود تا گرما در کیس جمع نشود. |
| فرکانس PWM | 1-2 kHz برای چشم انسان و دوربین موبایل مناسب است؛ اگر فیلم‌برداری حرفه‌ای دارید فرکانس را تا 8 kHz ببرید. |
| ولتاژV ۵ | می‌توانید پایهٔ مشترک را همچنان GND نگه دارید و پایه‌های R/G را از رگولاتورV ۵ بگیرید تا LED پرنورتر شود؛ اما اطمینان حاصل کنید جریان هر کانال در حد 15-20 mA باقی بماند GPIO ESP32) فقط 12-15 mA توصیه شده .(در این حالت بهتر است ترانزیستور NPN + مقاومت 1 kΩ بین GPIO و LED بگذارید. |
جمع‌بندی
- KY-029 یک LED دو رنگهٔ F3 (قرمز/سبز) با مقاومت‌های داخلی است.
- رایج‌ترین نسخه کاتد مشترک دارد: پایهٔ مشترک GND←، پایه‌های GPIO←G , R های PWM با HIGH روشن می‌شوند.
- با واحد LEDC ESP32 می‌توانید شدت هر رنگ را کنترل کرده و رنگ زرد را با ترکیب PWM بسازید؛ در نسخهٔ آنُد مشترک منطق PWM معکوس است.
