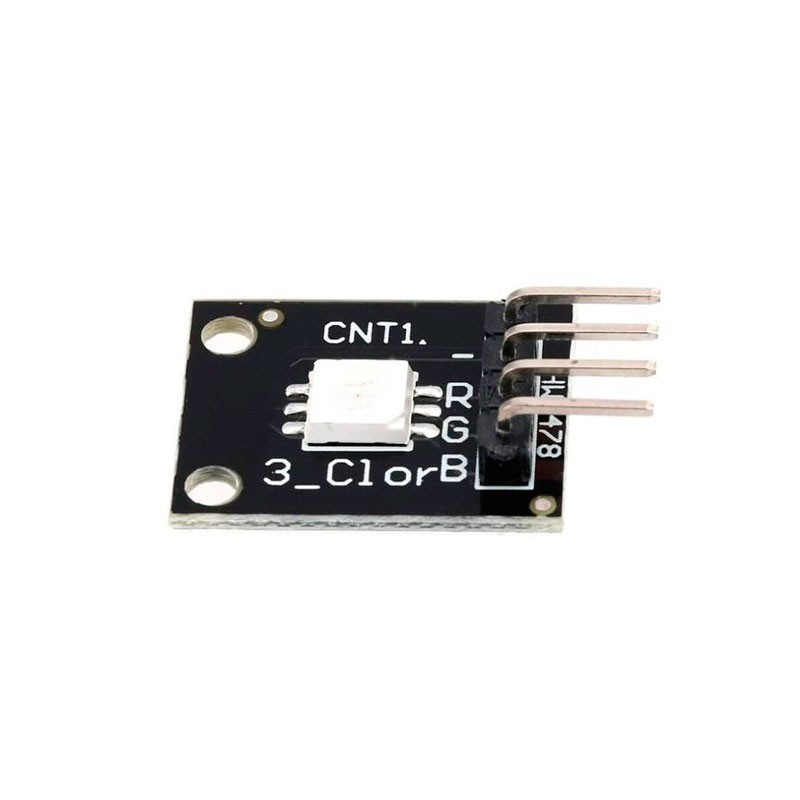

KY-009 در کیت‌های«37in1» یک LED RGB سطح‌ـ‌رویی (5050 SMD) است که روی برد کوچک خود، برای هر رنگ (قرمز، سبز، آبی) یک مقاومت سری دارد. در نسخه‌های رایج:
- کاتد مشترک (GND) است → سه پایهٔ R /G /B باید با ولتاژ بالا (HIGH) روشن شوند.
- اگر نسخهٔ شما آنُد مشترک بود (به‌ندرت)، منطق برعکس می‌شود؛ قبل از سیم‌کشی با مولتی‌متر تست کنید.
| پین روی KY-009 | وظیفهٔ متداول | توضیح |
| – یا G | GND | کاتد مشترک |
| R | قرمز | با HIGH روشن می‌شود |
| G | سبز | با HIGH روشن می‌شود |
| B | آبی | با HIGH روشن می‌شود |
مقاومت‌های سری) عموماً 150 – 330 (Ω روی بُرد حضور دارند، بنابراین می‌توانید مستقیماً به پین‌های ESP32 وصل کنید.
اتصال به (DevKit v1) ESP32
| KY-009 | ESP32 | دلیل انتخاب |
| GND | GND | مرجع مشترک |
| R | GPIO 25 | کانال PWM برای قرمز |
| G | GPIO 26 | کانال PWM برای سبز |
| B | GPIO 27 | کانال PWM برای آبی |
در ۳٫۳ ولت نیز نور مناسبی می‌گیرید؛ برای روشنایی بیشتر می‌توان باV ۵ تغذیه کرد GND) مشترک بماند(، اما سیگنال GPIO همانV ۳٫۳ است و مشکلی ایجاد نمی‌کند.
نکات عملی
| موضوع | پیشنهاد |
| دقت رنگ سفید | به‌دلیل مقاومت‌های متفاوت، برای سفید یکنواخت معمولاً ترکیب R≈255 / G≈180 / B≈150 مناسب‌تر است؛ با آزمون‌وخطا کالیبره کنید. |
| جریان | هر کانال در حداکثر PWM حدود 15 – 20 mA می‌کشد؛ ESP32 برای یک LED مشکلی ندارد ولی برای چند ماژول از رگولاتور برد تغذیه بگیرید. |
| فرکانس PWM | ۱ تا ۲ kHz معمولاً بدون سوسو قابل‌مشاهده است؛ اگر دوربین یا حسگر نوری دارید می‌توانید بالاتر ببرید )مثلاً 8 (kHz |
| گرما | 5050 در روشنایی مداوم کمی گرم می‌شود؛ در پروژه‌های طولانی‌مدت duty را کاهش دهید یا فلاش کوتاه استفاده کنید. |
| تفاوت با KY-016 | KY-016 LED 5 mm و مشترک آنُد است؛ KY-009 SMD 5050 و مشترک کاتد (غالباً). منطق PWM برعکس می‌شود. |
جمع‌بندی
- =KY-009 ماژول LED RGB 5050 با کاتد مشترک و مقاومت‌های داخلی.
- سیم‌کشی به GND :ESP32 مشترک، + سه GPIO دارای PWM به پین‌های R/G/B.
- با LEDC یا ) analogWrite()در coreهای جدید (شدت هر کانال را تنظیم کنید و هر رنگ دلخواه بسازید.
